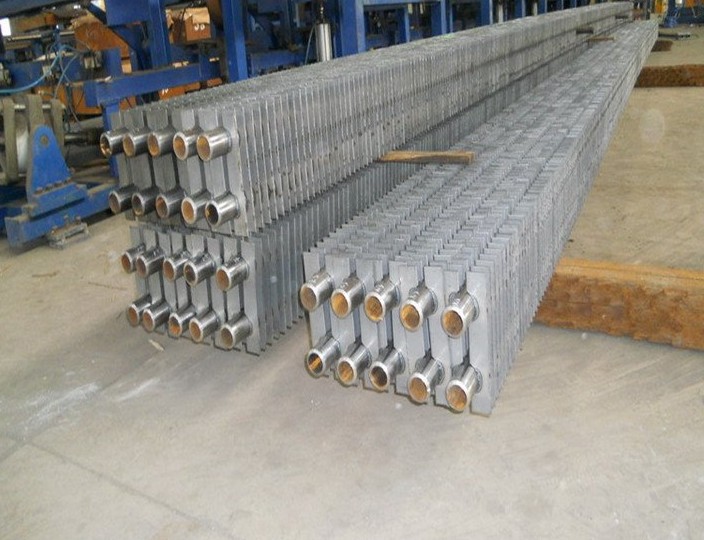

H型翅片管省煤器是由H型翅片管(又称H型鳍片管、肋片管、蝶形管)组成的换热省煤器。

　　1、结构形式：

　　基本形式为“H”型和双“H”型，按顺序排列。

　　2.性能特点：

　　1)用H型翅片管省煤器代替裸管省煤器，可以增加换热面积，减少布置的管数，从而增加烟气流量截面，降低烟气流速，减少磨损。由于管道的磨损率与烟气速度的3.33倍成正比，如果烟气速度从9 m/s降低到7 m/s，磨损率将降低到原来的43%。同时，试验表明，翅片管本身具有将粉煤灰集中在管排中部的作用。因此，鳍片管省煤器具有减少结构磨损的作用2)H型翅片管可制成双管“双H”型翅片管，具有良好的刚性，可用于长管排的情况。一种

　　3)H型翅片管省煤器按顺序布置。H型散热片将空间分成几个小的区域，这样可以平衡气流，大大减少磨损。

　　4)H型散热片由于两侧形成直线通道，吹灰效果*佳。5)空间紧张，整体重量大为减轻，降低制造价格

　　6)节能降耗：发电机组省煤器可减少至少三分之二的发电机废气热损失，每吨蒸汽仅消耗2-4千瓦。

　　7)操作维护简单，省力：省煤器整体组装制造，运动部件少，结构简单，安装方便。自动化程度高，操作维护简单，可减少操作人员的数量。

　　3.参数：

　　_蒸汽压:力：0.5-4.0兆帕_

　　_蒸汽形式：饱和蒸汽/过热蒸汽_

　　4.循环方式：

　　_自然循环/强制循环，适应范围_

　　H型翅片管分单H和双H型，被作为强化换热元件广泛应用于电站锅炉、工业锅炉、窑炉、船舶动力装置等的烟气余热回收系统中。那么H型翅片管为什么会应用如此之广呢?因其结构，构造稳定不易变形，传热效率高!

　　H型翅片管采用的锯齿形结构，翅片对冲焊接在钢管表面，翅片焊接部位接触采用多个锯齿形，受热面均匀焊接牢固，焊角表面圆滑，没有夹渣气孔焊瘤，焊接熔合率高达98%以上，具有良好的传热系数。

　　同时H型翅片管采用顺列布置，翅片将钢管表面空间分成若干小的区域，对烟气具有均流作用，与采用错列布置的光管或螺旋翅片等相比，H型翅片管钢构性好不易变形，磨损寿命更高。
